Kako so izdelani pnevmatski aktuatorji? Izdelava aktuatorjev v 6 korakih na primeru poljskega proizvajalca Pneumat

09.10.2025

Pnevmatski aktuatorji so vsestranske in priljubljene komponente, ki se uporabljajo pri gradnji proizvodnih linij, v robotskih aktuatorjih ali transportnih komponentah. Prav tako so odlični za uporabo v zavornih sistemih, proizvodnji električne energije ter v lesni in papirni industriji. So nepogrešljiv element stiskalnic, strojev ali sortirnikov. Vsakodnevno jih najdemo tudi v avtomobilih (zadnja vrata ali platforme) in pohištvu (pisarniški stoli, vrata omar itd.). Njihova konstrukcija je preprosta in zanesljiva, čeprav zahteva natančnost in pozornost do kakovosti. V tem članku si bomo ogledali, kako so te komponente izdelane, z analizo proizvodnega procesa poljske znamke Pneumat.

Izdelava aktuatorjev pri Pneumat je natančno načrtovan proces, v katerem se tehnologija združuje z izkušnjami in individualnim pristopom k specifičnim zahtevam namestitve. Od tehničnega svetovanja, skozi načrtovanje, proizvodnjo in nadzor kakovosti – vse do končne pošiljke – se vsaka stopnja izvaja po najvišjih standardih. Pneumat ponuja širok nabor pnevmatskih aktuatorjev, vključno s posebnimi prilagojenimi različicami.

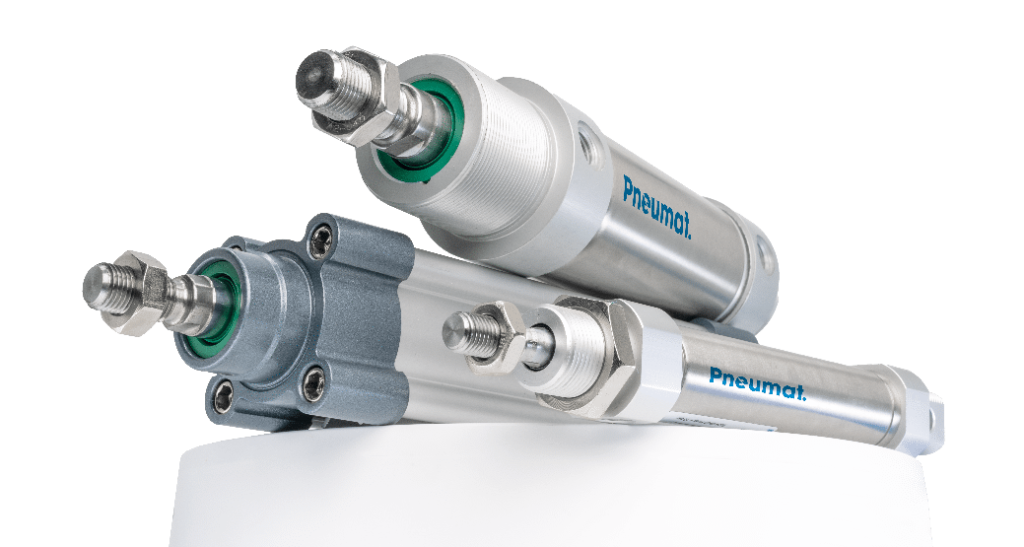

Aktuatorji znamke Pneumat.

Korak I. Analiza potreb pnevmatskih aktuatorjev – komercialna povpraševanja, tehnično svetovanje in posvetovanja, proizvodno naročilo

Proces naročanja pnevmatskih aktuatorjev pri Pneumat se začne z vašo poizvedbo in določanjem zahtev glede aktuatorja. To je prvi korak na poti do dostave natančno izbrane, kakovostne komponente za industrijsko avtomatizacijo. Glede na situacijo se poizvedbe obravnavajo v dveh osnovnih variantah – od katerih vsaka vodi do realizacije personalizirane pnevmatske rešitve.

Varianta I: Izbira aktuatorja na podlagi kataloške vrste

V številnih primerih so rešitve Pneumat namenjene uporabi v obstoječi opremi, kot nadomestilo za starejše ali obrabljene rešitve. Tehnični svetovalci, na podlagi dimenzijskih standardov in standardov ISO (npr. ISO 15552, ISO 6432), predlagajo ustrezni aktuator iz ponudbe Pneumat. Zaradi obsežne baze pnevmatskih aktuatorjev, ki so na voljo na zalogi, Pneumat lahko hitro najde kompatibilno zamenjavo – brez kompromisov glede tehničnih parametrov ali načina montaže. V katalogu TME so na zalogi običajne verzije aktuatorjev s potovanjem bata od 5 mm, 10 mm, 12 mm, do 900 mm in 1000 mm.

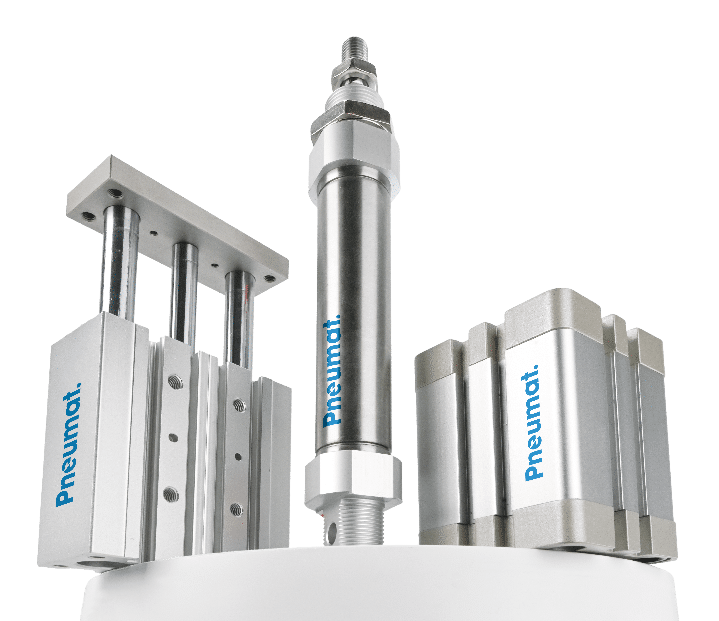

Raznolika ponudba znamke Pneumat.

Varianta II: Individualna specifikacija aktuatorja

Drugi scenarij je situacija, ko so določene samo tehnične zahteve, kot so:

• premer bata,
• dolžina hoda,
• vrsta delovanja (enostransko, obojestransko),
• vrsta montaže,
• delovni pogoji (npr. temperatura, prašnost, cikel delovanja).

Na podlagi teh podatkov se pripravijo prilagojene ponudbe – tako z vidika funkcionalnosti aktuatorja kot ekonomske optimizacije. Takšna individualna naročila je mogoče oddati tudi preko TME – naši strokovnjaki pomagajo pri obravnavi in cenitvi teh naročil.

Sprejem in prenos naročila v izvedbo

Po sprejemu se začne proizvodni proces pnevmatskega aktuatorja – ob upoštevanju specifikacij in napotkov. Sistemi za vodenje proizvodnje v Pneumat System samodejno preusmerijo zahtevek v sestavljalni oddelek, kjer poteka naslednja ključna stopnja – fizična izdelava naročene komponente.

Korak II. Izdelava komponent pnevmatskih aktuatorjev v skladu s standardi in tehničnimi specifikacijami

Današnja industrija temelji na hitrosti, ponovljivi kakovosti in spoštovanju mednarodnih standardov. Zato Pneumat v najdaljšem roku 24 ur dokonča standardna naročila za aktuatorje z batno paličico in brez nje. Takšna operativna učinkovitost je rezultat popolnoma organiziranega proizvodnega procesa in razpoložljivosti komponent za najpogosteje uporabljene standarde – med drugim ISO 6432 in ISO 15552 (prej ISO 6431).

Izdelava aktuatorjev s batno paličico – rezanje, obdelava, prilegajoči deli

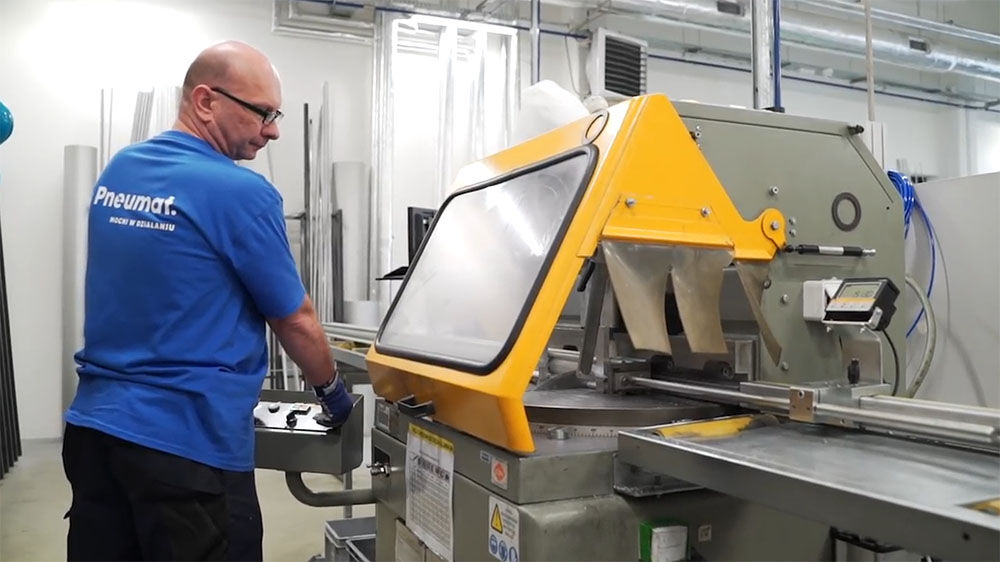

Pri standardnih aktuatorjih z batno paličico je prvi korak natančno rezanje aluminijastih profilov in batnih paličic z zahtevano dolžino in premerom. Proizvajalec uporablja med drugim:

• kromirani jekleni materiali premera 4 do 40 mm,
• nerjavno jeklo za aplikacije z višjimi okoljskimi zahtevami (npr. živilska ali farmacevtska industrija).

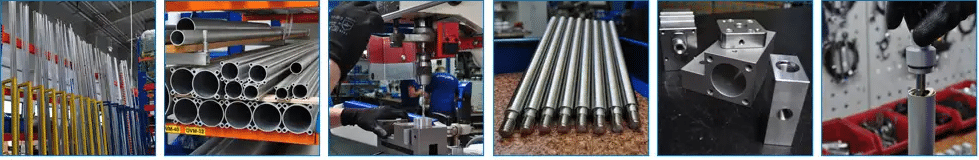

Na sliki, z leve vidimo: paličice, profile, povečavo navojev v profilu, navojne paličice pred montažo, anodizirane aluminijaste dele, vstavljanje pokrova v tulec aktuatorja.

Z upoštevanjem dimenzij v skladu z ISO so aktuatorji znamke Pneumat popolnoma združljivi s proizvodi drugih proizvajalcev, ki izpolnjujejo enake standarde – kar olajša njihovo zamenjavo in servisiranje.

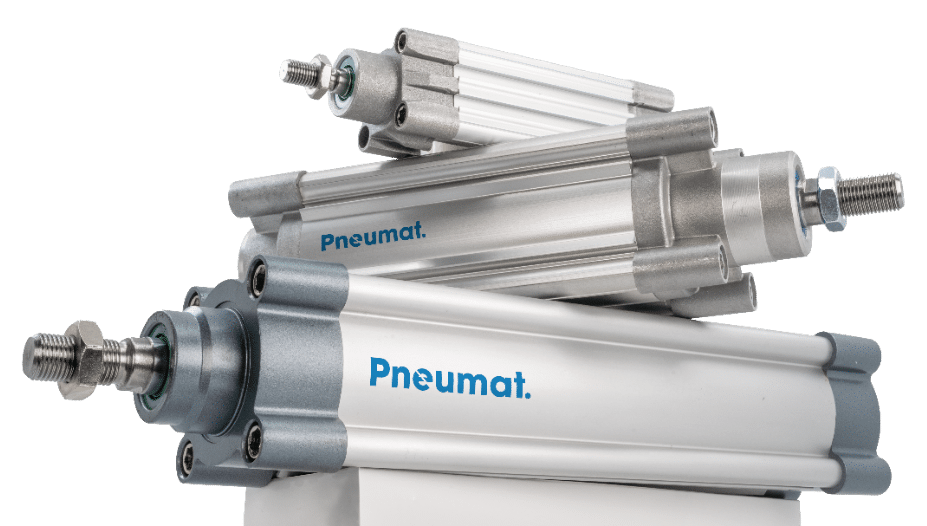

Proces gradnje aktuatorja.

Aktuatorji brez batne paličice – izdelava, ki zahteva natančnost in izkušnje

Za razliko od modelov z batno paličico, aktuatorji brez paličice zahtevajo precej več inženiringa. Njihova zasnova temelji na principu gibanja bata brez izhajajoče batne paličice, zato je natančnost izdelave tesnih vodičev in uporaba ustreznih tesnil izredno pomembna. Takšni aktuatorji se pogosto uporabljajo tam, kjer sta pomembna varčevanje prostora in velik hod ob kompaktni velikosti.

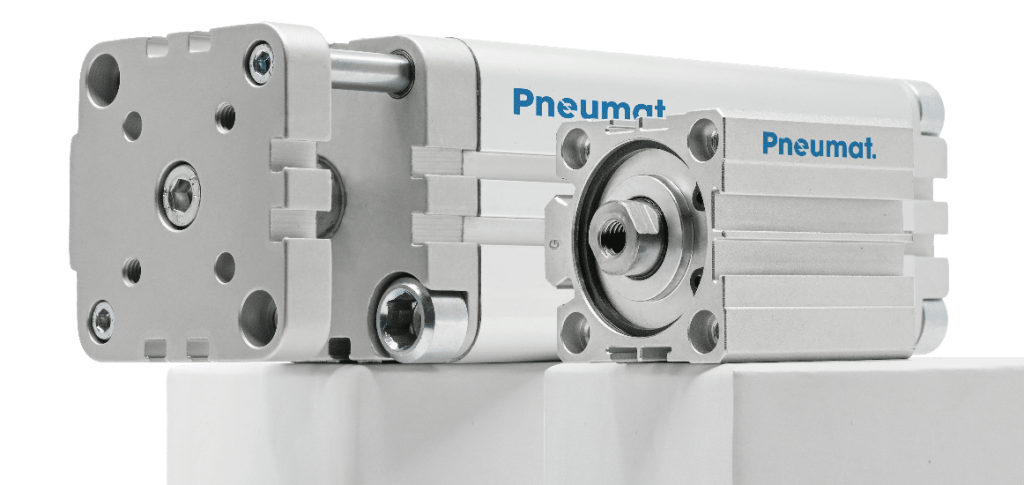

Aktuatorji brez batne paličice.

Obdelava komponent aktuatorja – ključ do zanesljivosti

Ko so profili in paličice pripravljeni, se izvajajo končne obdelave. V tovarni Pneumat potekajo:

• štancanje elementov (npr. vodniki, končni pokrovi),
• rezkanje montažnih utorov,
• navoji za pnevmatske in senzorjske priključke,
• ter druge nestandardne tehnološke operacije, če jih zahteva projekt.

Pogosto je treba tudi izdelati nestandardne dele – na primer posebne pokrove, nestandardne bate ali montažne strukture. Takšni elementi nastajajo na specializiranih delovnih mestih, ki jih upravljajo usposobljeni CNC-operaterji.

Anodizacija – ne le zaščita, temveč tudi estetika

Vsi aluminijasti deli za ohišja aktuatorjev so anodizirani, kar ima dvojno funkcijo:

• poveča odpornost materiala proti koroziji in obrabi, kar je pomembno v industrijskih pogojih,
• izboljša zunanjost – površina postane bolj estetska, gladka in trpežna.

To je končna faza priprave komponent pred sestavo aktuatorja in začetkom testiranja.

Korak III. Proces sestavljanja pnevmatskega aktuatorja

Ko so vsi deli pnevmatskega aktuatorja pripravljeni – obdelani, pregledani in dobavljeni z prejšnjih postaj – se začne ključna faza, ki je sestavljanje končnega pnevmatskega aktuatorja. To je trenutek, ko se surovina spremeni v popolnoma funkcionalen aktuator, pripravljen za delovanje v zahtevnem industrijskem okolju.

Proces sestavljanja aktuatorjev z batno paličico, zlasti tistih, ki izpolnjujejo standarda ISO 15552 ali ISO 6432, zahteva visoko stopnjo natančnosti in izkušenost operaterja. Čas, potreben za sestavo, lahko glede na vrsto in kompleksnost zasnove variira.

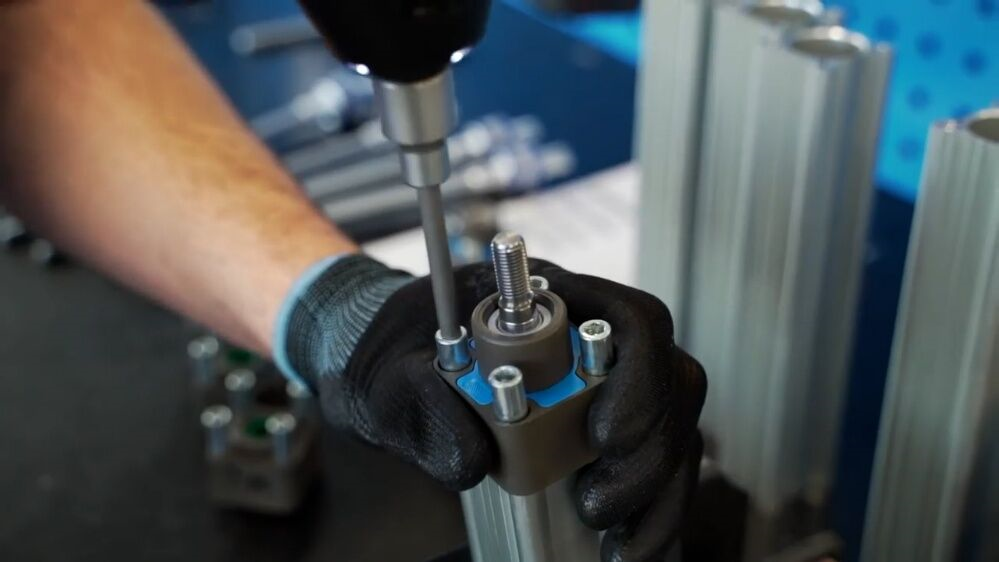

Eden izmed prvih korakov pri sestavljanju je pravilna priprava batne paličice. Paličica določene dolžine, prej podvržena rezanju in navoju, je mehansko priključena na batno paličico. Za zagotovitev popolne tesnosti in vzdržljivosti navoja se uporablja anaerobno lepilo, ki se veže le v anaerobnih pogojih – točno tam, kjer je to potrebno: znotraj spoja bat-paličica.

To ni le dodatna zaščita proti raztesnitvi, temveč tudi učinkovita zaščita pred popuščanjem povezav zaradi vibracij ali intenzivnega industrijskega delovanja.

V nadaljnjih fazah sestave se dodajajo drugi elementi, kot so tesnila, vodniki, centrirne tulejice in končni pokrovi. Vse to poteka na specializiranih sestavnih postajah, kjer vsak aktuator prestane dimenzijske in funkcionalne kontrole, preden preide v nadaljnje postopke – teste tesnosti in končno preverjanje kakovosti.

Korak IV. Testiranje pnevmatskih aktuatorjev, preverjanje delovanja izdelkov pred odpremo

Testiranje pnevmatskih aktuatorjev – nadzor kakovosti pred odpremo kupcu

Vsak pnevmatski aktuator opravi obvezen korak preverjanja delovanja pred zapustitvijo tovarne. To je ključni trenutek v celotnem proizvodnem procesu, ki določi, ali končni izdelek izpolnjuje vse zahteve glede kakovosti, funkcionalnosti in varnosti.

Neposredno po zaključku sestave aktuator gre na preizkusni stojalo, kjer izkušeni strokovnjak za nadzor kakovosti oceni pravilnost delovanja. Proces se začne s preverjanjem parametrov v skladu s tehničnimi specifikacijami in zahtevami mednarodnih standardov – vključno z ISO 15552 ali ISO 6432 (glede na model). Kontrolira se zunanje dimenzije, dolžina hoda, navoji priključkov in splošno vizualno stanje – ali aktuator kaže znake mehanske poškodbe.

Naslednji korak je test tesnosti in merjenje delovnega tlaka. Aktuator se priključi na testni sistem, ki mu dovaja stisnjen zrak. Meritve potekajo v obeh položajih bata – v popolnoma iztegnjenem in popolnoma vpetem položaju. Morebitni padec tlaka se zabeleži, ki ne sme preseči dovoljenih vrednosti za tip aktuatorja.

Vsak aktuator opravi test kakovosti.

Iskanje puščanja – test potapljanja

Če test tlaka pokaže nepravilnosti, izdelek preide v naslednjo fazo preverjanja. Pnevmatski aktuator se nato potopi v posebno vodno kopel, medtem ko je napajan s stisnjenim zrakom. To omogoča natančno lociranje mesta, od koder zrak uhaja, kar omogoča hitro diagnostiko puščanja ali napak pri montaži.

Tehniki izvedejo potrebne popravke in ponovijo celoten testni cikel, dokler izdelek ne izpolnjuje vseh kakovostnih standardov. Pneumat na trg ne spušča nobenega aktuatorja, ki ni prestal strogega testiranja – ne glede na vrsto ali kompleksnost zasnove.

Zagotovljena zanesljivost in varno delovanje

Z večstopenjskim nadzorom kakovosti pnevmatskih aktuatorjev proizvajalec zagotavlja izdelek, ki je 100-odstotno testiran in pripravljen na delovanje. Prav doslednost pri spoštovanju testnih standardov in uporaba najsodobnejših merilnih orodij sta razlog, da aktuatorji Pneumat uživajo zaupanje podjetij iz industrijskega sektorja, živilske industrije, avtomobilske industrije in mnogih drugih.


Korak V. Varnostno pakiranje in varna dostava aktuatorja prejemniku

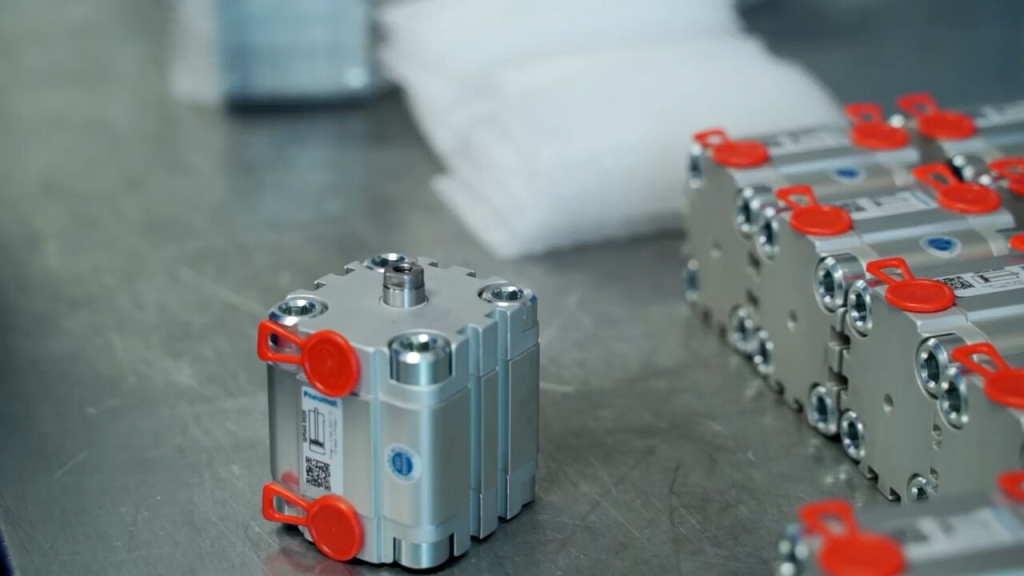

Po zaključku faze testiranja in pozitivni verifikaciji delovanja vsak pnevmatski aktuator preide v zadnjo fazo obdelave naročila – pakiranje in pripravo za transport. To je izredno pomembna faza, ki zagotavlja ne le zaščito izdelka, temveč tudi njegovo varno dostavo v nepoškodovani obliki.

Za začetek vsak aktuator gre na pakirno postajo, kjer je zaščiten z zaščitnimi mrežami, ki učinkovito varujejo njegovo površino pred praskami in mehanskimi poškodbami. Nato sledijo logistične oznake, kot so etiketa s črtno kodo ali poseben marker, ki informira o opravljenih testih tesnosti in funkcionalnosti.

Logistični proces – kako poteka priprava aktuatorja za odpremo?

Ko je predpakiranje končano, se izdelki prenesejo v skladišče, kjer skladiščniki zaključijo odpremo. Standardni aktuatorji z batno paličico so zaviti v zračni mehurčki in pakirani v ustrezne kartone skupaj z:

• računom o nakupu,
• tehnično dokumentacijo,
• morebitnimi dodatnimi dodatki (npr. nosilci, pozicijski senzorji).

Vsaka pošiljka je pripravljena individualno po strogih pakirnih standardih, ki minimalizirajo tveganje poškodbe med transportom.


Korak VI. Celovito poprodajno servisiranje – garancijska politika, reklamacije

Garancija in poprodajna skrb – zagotovilo kakovosti na vseh stopnjah

Vrh celotnega proizvodnega procesa pnevmatskih aktuatorjev – od načrtovanja, preko montaže in testiranja – je polna poprodajna skrb. Pneumat kot proizvajalec industrijskih aktuatorjev nudi 12-mesečno garancijo na svoje pnevmatske aktuatorje, ki se začne od dneva nakupa. Garancija krije materialne napake in proizvodne pomanjkljivosti, ki so nastale ne glede na uporabo – pod pogojem, da je bila naprava uporabljena v skladu z namenom.

Pristop k servisu in garanciji ni le izpolnitev obveznosti proizvajalca, temveč predvsem gradnja zaupanja v znamko Pneumat. Zato znamka ponuja ne le hitro in pregleden garancijski postopek, temveč tudi tehnično in svetovalno podporo – tudi po poteku garancijskega obdobja.


Vir: Transfer Multisort Elektronik Sp. z o.o.
