STARK.basic: Vpenjanje na ničelno točko kot ključ do večje produktivnosti v CNC-proizvodnji
30.04.2026
V sodobni CNC-proizvodnji se konkurenčnost vse manj gradi na sami hitrosti obdelave in vse bolj na organizaciji dela, ponovljivosti procesov ter minimiziranju neproduktivnih časov. Eden izmed najmočnejših ukrepov v tej smeri je uvedba vpenjalnih sistemov na ničelno točko, ki omogočajo hitro menjavo priprav, palet ali obdelovancev ob ohranjanju visoke ponovljivosti.
Predstavljamo vam osnovno logiko delovanja, ključne koristi ter primer cenovno optimizirane vstopne rešitve STARK.basic, ki združuje kompaktno konstrukcijo, procesno varnost in ponovljivost < 0,01 mm.
Zakaj so časi priprave postali večji problem kot sama obdelava?
V proizvodnji z majhnimi serijami, pogostimi menjavami izdelkov in visoko stopnjo variabilnosti je pogosto realnost, da:
- CNC-stroj več časa stoji kot dela,
- se nastavitve ponavljajo ročno,
- je kakovost odvisna od izkušenj operaterja,
- se pojavljajo napake zaradi napačnega pozicioniranja.
To je posebej izrazito pri petosni obdelavi, pri obdelavi medicinskih komponent in v orodjarstvu, kjer so zahteve po ponovljivosti visoke, časovni pritiski pa stalni.
Vpenjanje na ničelno točko ta problem rešuje sistemsko: priprava ali paleta se na stroj »klikne« v referenčni položaj brez ponovne nastavitve.
Kaj je vpenjalni sistem na ničelno točko?
Nullpunkt sistem omogoča, da se paleta, priprava ali obdelovanec na stroj vpne hitro, ponovljivo in brez ponovnega nastavljanja. V praksi je to vmesnik med strojem in pripravo, kjer vpenjalni element v mizi ali plošči sprejme vlečni čep na pripravi ter zagotovi natančno pozicioniranje. Glavna prednost je, da se referenčni položaj ob menjavi ohrani, kar omogoča takojšen začetek obdelave.
Sistem je običajno sestavljen iz:
- vpenjalnih elementov, vgrajenih v mizo ali osnovno ploščo,
- vlečnih čepov, nameščenih na paleti ali pripravi.

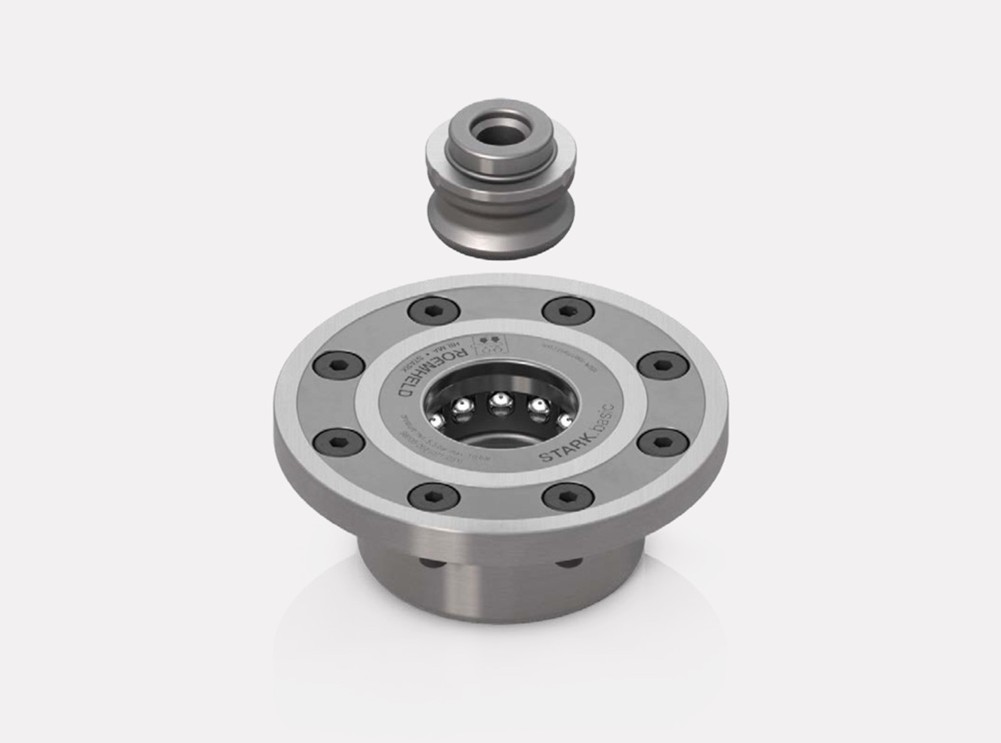

Princip delovanja STARK.basic
STARK.basic je primer cenovno optimiziranega nullpunkt sistema, ki kljub »vstopni« zasnovi ohranja visoko stopnjo procesne varnosti in natančnosti. Sistem je zasnovan tako, da se vpne mehansko s silo vzmeti, sprošča pa pnevmatsko. Tak princip je pomemben predvsem z vidika varnosti, saj vpetje ostane aktivno tudi v primeru izpada zraka. Ponovljivost sistema je ˂ 0,01 mm, kar je dovolj za večino aplikacij v orodjarstvu, precizni industriji in serijski obdelavi.
Ključne prednosti sistema STARK.basic
- Visoka ponovljivost
Ponovljivost sistema je navedena kot < 0,01 mm, kar omogoča zelo natančno ponovno pozicioniranje priprav ali palet. Zaradi tako visoke ponovljivosti ponovna nastavitev in tipanje v večini primerov nista potrebna, kar bistveno poenostavi serijsko obdelavo ter zagotavlja stabilnejše in bolj zanesljive merilne rezultate.
- Zmanjšanje neproduktivnega časa
Pri klasičnih vpenjalnih pripravah lahko menjava traja več minut ali celo deset minut. Sistemi vpenjanja na ničelno točko ta čas občutno skrajšajo, saj je menjava pogosto izvedena v nekaj sekundah. Posledično se poveča izkoriščenost stroja, proizvodnja pa postane bistveno bolj fleksibilna.
- Kompaktna izvedba in enostavna integracija
STARK.basic je zasnovan kot kompaktna rešitev z majhno vgradno globino, zato ga je mogoče enostavno integrirati tudi tam, kjer je prostor na stroju omejen. Takšna zasnova je posebej primerna za uporabo na paletnih sistemih ali pri petosni obdelavi, kjer je optimalna izraba prostora na mizi ključnega pomena.
- Blaženje vibracij in kakovost obdelave
Vzmetna sila vpenjalnega mehanizma vlečne čepe stalno drži v stabilnem in formnem nalegu. S tem se zmanjšajo mikropremiki med obdelavo, kar pozitivno vpliva na kakovost obdelane površine, podaljšuje življenjsko dobo rezalnega orodja ter izboljšuje stabilnost procesa tudi pri zahtevnejših grobih obdelavah.
- Možnost delne avtomatizacije
Nekatere izvedbe vključujejo tudi integrirano izpihovalno funkcijo, imenovano »Tornado«, ki učinkovito očisti naležne površine pred vpenjanjem. S tem se zmanjša možnost, da bi ostružki ali nečistoče povzročili slab naleg ali netočno pozicioniranje, kar dodatno prispeva k ponovljivosti in zanesljivosti procesa.
Kako dimenzionirati sistem: pomen prevrnitvenega momenta
Pri izbiri sistema vpenjanja na ničelno točko ni dovolj upoštevati le držalne sile (N). Pri realni obdelavi je pomemben prevrnitveni moment, ki nastane zaradi sile rezanja in oddaljenosti sile od naležne ravnine.
V praksi je priporočljivo:
- preveriti največje sile rezanja,
- upoštevati razdaljo (ročico) od sile do vpenjalne ravnine,
- izbrati ustrezno število modulov in njihovo razporeditev.
Tak pristop je pomemben predvsem pri petosni obdelavi, kjer so sile in ročice pogosto nepredvidljive.
Vgradnja vlečnih čepov: vpliv na ponovljivost
Natančnost in ponovljivost sistema na ničelno točko sta močno odvisni tudi od pravilne vgradnje vlečnih čepov. Pomembno je:
• natančno izvrtana in poravnana sedeža
• pravilna globina vgradnje
• ustrezen moment privijanja
Nepravilna montaža lahko povzroči slab naleg ali mikro premike, kar negativno vpliva na ponovljivost sistema.
Kdaj je STARK.basic najbolj smiselna izbira?
STARK.basic je optimalna izbira predvsem v naslednjih primerih:
- podjetja, ki uvajajo nullpunkt vpenjanje prvič,
- orodjarne in CNC-delavnice z majhnimi serijami,
- petosna obdelava s paletnim sistemom,
- medicinska in precizna industrija,
- kombinacija z vpenjalnimi sistemi (npr. HILMA primeži).
Gre za sistem, ki cilja na visoko uporabnost in procesno varnost, hkrati pa ostaja cenovno in konstrukcijsko primeren tudi za “vstopni” segment.
Zaključek
Vpenjanje na ničelno točko je danes ena izmed najbolj racionalnih investicij v CNC-proizvodnji, saj neposredno zmanjšuje čas priprave, izboljšuje ponovljivost in zmanjšuje odvisnost od operaterja.
STARK.basic združuje kompaktno zasnovo, mehansko vpenjanje s silo vzmeti, pnevmatsko sprostitev ter ponovljivost ˂ 0,01 mm.
Za podjetja, ki želijo povečati izkoristek strojev in standardizirati priprave, predstavlja tak sistem pomemben korak k večji produktivnosti: več delujočih ur stroja, stabilnejšo kakovost ter hitrejše prehode med serijami.
