Izboljšana obdelava majhnih komponent z orodji proizvajalca Tungaloy-NTK

27.01.2025

Podjetje Tungaloy-NTK UK ponuja svoj najnovejši nabor naprednih tehnologij struženja za obdelavo majhnih komponent. Na voljo je širok nabor orodij linij za struženje majhnih komponent, frezanje z velikimi podajanji in vrtanje z rezalnimi ploščicami.

Foto: Orodni sistem Tiny Internal Cut sproizvajalca Tungaloy-NTK UK.
Vir: Tungaloy

Podjetje Tungaloy-NTK UK, proizvajalec inovativnih orodij za odrezavanje, ponuja nabor orodij za struženje majhnih komponent, med katerimi so najbolj priljubljene linije orodij Duo-Force-Cut, Mini-V-Lock-Groove, Face-Mini-Cut in Tiny-Internal-Cut.

Orodja Duo-Force-Cut, ki so zasnovana za dolžinske stružnice in stružne avtomate, predstavljajo inovativno linijo za struženje surovcev do premera 12 mm. Orodja za struženje Duo-Force-Cut, ki omogočajo zarezovalno struženje in struženje v obe smeri ter struženje navojev in utorov, znižajo količino orodij in povečajo zmogljivost obdelave.

Držala za orodja so na voljo z velikostjo stebla 6 x 6 mm in 10 x 10 mm. Primerna so tako za vse kompaktne centre za struženje kot splošno uporabljene tipe orodnih plošč in konfiguracij. Poleg tega pa ima držalo za orodje togo brušeno ležišče za rezalne ploščice z optimizirano zasnovo vpenjalnega vijaka, ki zmanjša premike ploščice, izboljša ponovljivost in tako zagotovi stabilno okolje za visokokakovostno natančno obdelavo, medtem ko varuje rezalne robove, ki se ne uporabljajo med obdelavo. Orodje Duo-Force-Cut se uporablja za širok nabor aplikacij, pri čemer so geometrije in materiali rezalnih ploščic na voljo za zarezovalno struženje, čelno struženje, struženje v obe smeri, struženje navojev in struženje utorov širin 0,5 do 1 mm. Orodja so zasnovana za visokozmogljivo obdelavo različnih materialov od nizkoogljičnih jekel do legiranih jekel, nerjavnih jekel, aluminijevih in bakrovih zlitin, titana in super zlitin.

Za obdelavo zapletenih komponent s finimi podrobnostmi podjetje Tungaloy-NTK UK ponuja svoj nabor visokonatančnih orodij za struženje utorov in navojev Mini-V-Lock-Groove. Ta orodja so idealno primerna za dolžinske stružnice in centre za struženje ter zagotavljajo visoko učinkovitost struženja tako utorov kot tudi navojev z izjemno natančnostjo in zanesljivostjo. Vse to omogoča ležišče rezalne ploščice v obliki črke V, ki zagotavlja varno vpetje rezalne ploščice, medtem ko omogoča maksimalno možnost obdelave. Z varnim vpetjem rezalne ploščice v obliki črke V in visokim tlakom hladilno-mazalne tekočine usmerjenim tako na cepilno ploskev kot tudi na rezalne robove, se bistveno izboljša odstranjevanje odrezkov in zmogljivost obdelave ter podaljša življenjska doba orodja.

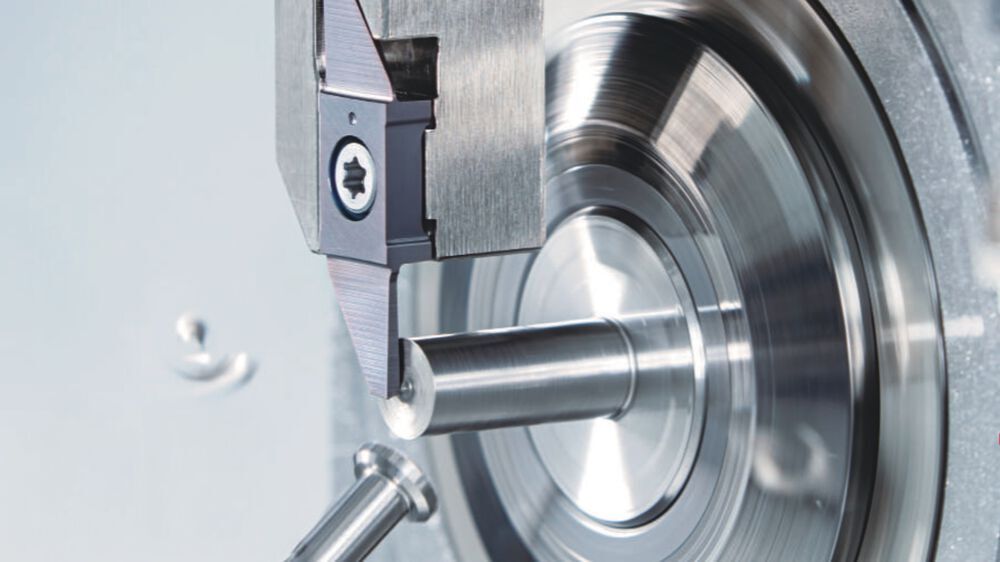

Foto: Novo orodje za struženje Duo Force Cut proizvajalca Tungaloy-NTK UK.
Vir: Tungaloy

Orodja Mini-V-Lock-Groove so s svojim vitkim vpenjalnim delom velikosti 8x8 mm do 12x12 mm na voljo za izmenljive rezalne ploščice ali kot modularni sistemi, ki ustrezajo glavam in steblom Modu-Mini-Turn. Podobno kot pri orodjih Duo-Force-Cut, podjetje Tungaloy-NTK UK ponuja tudi za ta orodja širok nabor materialov rezalnih ploščic VGP za struženje utorov in rezalne ploščice VGT za struženje navojev na obdelovancih iz jekla in nerjavnega jekla. Za obdelavo brez prisotnosti operaterja podjetje Tungaloy-NTK UK ponuja držala za orodja CHO in orodne glave CHP.

Foto: Orodje za struženje Mini-V Lock Groove proizvajalca Tungaloy-NTK UK.
Vir: Tungaloy

Orodja Mini-V-Lock-Groove dopolnjujejo orodja Face-Mini-Cut, ki postavljajo nova merila na področju čelnega struženja globokih utorov. Orodja Face-Mini-Cut so bila posebej zasnovana za struženje globokih utorov do globine 9 mm in minimalnega zunanjega premera (DAXN) do 10 mm. Izjemno tog sistem za vpetja rezalnih ploščic, rezalne ploščice z ostrimi rezalnimi robovi, optimizirana geometrija za preusmerjanje odrezkov in napreden material rezalnih ploščic SH7025 PVD omogočajo uporabo izjemno visokih parametrov obdelave.

Foto: Sistem za struženje Face Mini Cut proizvajalca Tungaloy-NTK UK.
Vir: Tungaloy

To orodje, ki zagotavlja visoko raven stabilnosti in natančnosti obdelave ter ima izjemno dolgo življenjsko dobo in omogoča visoko kakovost obdelane površine, z dovodom hladilno-mazalne tekočine skozi orodje in preusmerjevalnikom odrezkov učinkovito odstranjuje odrezke in preprečuje njihovo nabiranje v območju odrezavanja. To pa omogoča obdelavo brez prisotnosti operaterja, kar poveča dobičkonosnost.

Ponudbo orodij za struženje majhnih komponent dopolnjuje tudi serija orodij Tiny-Internal-Cut, ki je primerna za notranje struženje v izvrtinah premerov večjih od 5 mm. Orodje Tiny-Internal-Cut je s svojim edinstvenim sistemom vpenjanja na voljo iz jekla ali karbidne trdnine, kar zagotavlja maksimalno togost ter s tremi geometrijami rezalnih ploščic, MGR za struženje notranjih utorov, MGR s polnim radijem za profilno struženje in obdelavo negativnih površin ter MTR za struženje notranjih navojev.

Te tri različne geometrije rezalnih ploščic, ki so tritočkovno natančno pritrjene na držalo z notranjim dovodom hladilno-mazalne tekočine, predstavljajo vsestransko rešitev za uporabnike. Z najnovejšim materialom rezalnih ploščic SH7025 PVD, orodje Tiny-Internal-Cut zagotavlja doseganje visoke kakovosti obdelane površine in varnost procesa, tako da je idealna izbira za notranjo obdelavo izvrtin majhnega premera. Poleg tega pa je to orodje s hitrim sistemom menjave rezalnih ploščic popolna rešitev za obdelavo majhnih komponent na dolžinskih stružnicah.

Objavljeno na: www.etmm-online.com

Več informacij na:
tungaloy.com
