Conflux razvija dodajalno izdelane hladilne plošče za naslednjo generacijo letalske industrije
14.04.2025

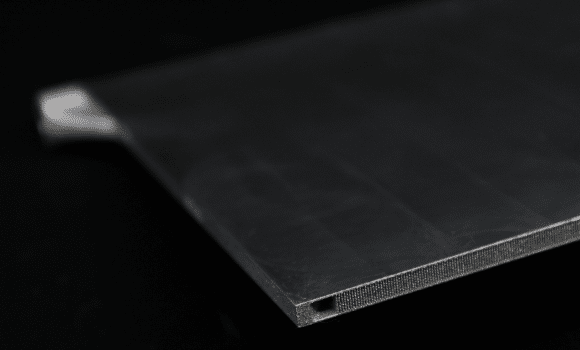

Podjetje Conflux Technology je v sodelovanju z vodilnim letalskim podjetjem razvilo dodajalno izdelano hladilno ploščo za baterijski paket.
Foto: Conflux Technology
Podjetje Conflux Technology, s sedežem v Geelongu v Avstraliji, je razvilo po meri izdelano dodajalno hladilno ploščo za baterijski paket v sodelovanju z vodilnim letalskim podjetjem.
Te plošče podpirajo napredek električnih letal z navpičnim vzletom in pristajanjem (eVTOL) ter so ključne pri preprečevanju pregrevanja, saj odvajajo toploto iz baterij, inverterjev in elektronike. Kompaktne rešitve so bolje primerne za sodobna – pogosto manjša – letalska okolja, pojasnjuje Conflux.
Foto: Plošče podpirajo napredek električnih letal z navpičnim vzletom in pristajanjem.
Letalsko podjetje je potrebovalo hladilno ploščo, ki bi učinkovito upravljala toploto iz svojih baterijskih paketov, hkrati pa bistveno zmanjšala težo v primerjavi s tradicionalnimi zasnovami. Da so dosegli tovrstno ravnotežje, je bilo ključno za izpolnitev ciljev zmogljivosti za njihova eVTOL letala, kjer bi lažji sestavni deli izboljšali energetsko učinkovitost, podaljšali doseg, znižali operativne stroške in omogočili večjo fleksibilnost pri nosilnosti.
Conflux je raziskal več zasnov, da bi dosegel potrebno ravnotežje med težo in toplotno zmogljivostjo. S principi dizajna za dodajalno izdelavo (DfAM) je ekipa razvila modularno zasnovo hladilne plošče, ki omogoča enostavne možnosti skaliranja – omogočala je hlajenje več baterijskih paketov z enim samim vhodom in izhodom. Ta zasnova omogoča fleksibilnost, ki ni mogoča s tradicionalnimi metodami proizvodnje. Ključne strategije so vključevale optimizacijo debeline sten, izpopolnjevanje notranjih rebrastih struktur ter zagotavljanje usklajenosti z zahtevanim padcem tlaka in cilji toplotne zmogljivosti.
Ohranjanje natančne tolerance ravnosti je bilo ključnega pomena za zagotavljanje brezskrbne integracije in optimalnega toplotnega stika z baterijskimi paketi. Z izpopolnjevanjem svojega procesa dodajalne izdelave in optimizacijo postopkov po obdelavi je Confluxu očitno uspelo preseči potrebne tolerance, tako da je hladilna plošča izpolnila stroge standarde zmogljivosti in integracije.

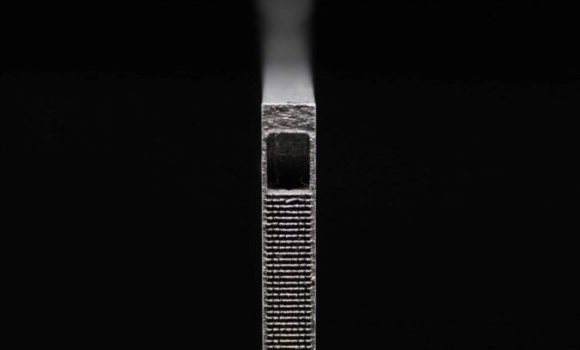

Foto: Zmanjšanje teže so dosegli s tanjšimi stenami.
Z iterativnimi izboljšavami zasnove je Conflux dosegel zmanjšanje teže z zmanjšanjem debeline sten do 50 %, kar je privedlo do pomembnih prihrankov teže, ne da bi pri tem ogrozili strukturno integriteto. To je rezultiralo v končni zasnovi hladilne plošče, ki je 42 % lažja od začetnih ocen, s čimer so preseženi cilji zmanjšanja teže.
Zasnova hladilne plošče vključuje optimizirane tekoče kanale in razvod tekočine za izboljšanje porazdelitve pretoka. Zasnova razvodov je bila ključnega pomena v tem aplikacijskem prostoru, kjer sta prostor in teža omejena, da se zagotovi učinkovita uporaba pretoka skozi modularno zasnovo hladilne plošče. Ta optimizacija, ki jo je izvedel Conflux, naj bi zmanjšala temperaturne variacije po površini za približno 80 %, kar omogoča bolj enotno hlajenje in izpolnjevanje toplotnih zahtev.
Ta projekt je prikazal napredek v letalskih aplikacijah, s poudarkom na napredku, ki ga dodajalna izdelava omogoča pri proizvodnji lahkih, visokozmogljivih hladilnih plošč, ter – na večji ravni – njeno uporabo pri proizvodnji lahkih, visokozmogljivih toplotnih komponent.
Poleg letalske industrije se hladilne plošče uporabljajo v različnih industrijah, vključno z elektroniko, avtomobilsko industrijo, obnovljivimi viri energije, medicinskimi napravami in podatkovnimi centri.
