Centrirni vpenjalni elementi z zamenljivimi čeljustmi za premere izvrtin 15 – 100 mm, max. vpenjalna sila 5 kN / 250 bara

Centrirni vpenjalni elementi z zamenljivimi čeljustmi za premere izvrtin 15 – 100 mm, max. vpenjalna sila 5 kN / 250 bara.

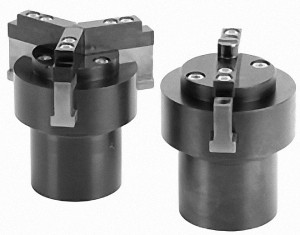

Obdelovanci z ulitimi ali obdelanimi izvrtinami ali drugimi odprtinami, lahko prosto vpenjamo in centriramo s centrirnimi vpenjalnimi elementi. S smiselnim kombiniranjem dvo- in tro-točkovnih elementov lahko rešimo vse vpenjalne naloge. Natančna prilagoditev na vpenjalni premer se izvede s pomočjo odgovarjajočih vpenjalnih čeljusti.



Prednosti

• optimalna rešitev za pet stranske obdelave
• velika natančnost ponovljivosti vpenjanja, 0,02 mm
• pnevmatsko čiščenje vpenjalnih elementov
• veliko vpenjalno območje s prilagodljivim izborom vpenjalnih čeljusti
• velik hod vpenjalnih čeljusti, 2 x 10 mm
• dve različni funkcionalnosti centriranja
o centričnost
o vzdolžno centriranje
• elementi so direktno naslon za obdelovanec
(max. teža obdelovanca 100 kg)


Centrirni vpenjalni elementi podjetja ROEMHELD so uporabni povsod tam kjer potrebujemo sočasno vpenjanje centriranje in pozicioniranje. Princip delovanja si lahko ogledate na spodnjem videu

https://www.youtube.com/watch?v=fKOHNWWi1TY

ali skenirajte spodnjo QR kodo z vašim pametnim telefonom.


(.pdf 278KB)
